機房冷通道解決方案

機房冷通道解決方案

 企業數據中心機房普遍面臨設備發熱密度高，電力能耗大、機房及機柜的空間不足等問題。為了滿足數據中心機房不斷上升的散熱需求，解決機房內部局部熱島，冷空氣與熱空氣直接混合，冷量的浪費大等問題。合理地使用冷通道方案，可大大提升數據中心的散熱能力，充分有效地使用機柜和機房空間。

一、改造理由

       傳統數據中心氣流組織紊亂，冷熱氣竄流，精密空調冷氣得不到有效利用，數據中心能耗居高不下。因冷區為敞開形式，冷空氣并不是全部經過通信設備，不能有效地利用空調送出的冷量和風量，與通訊設備的發熱量進行充分交換，會產生無效的制冷功率，增加能耗并且容易出現高溫或局部過熱現象。所以為降低能耗減少熱點發生，我們需要將冷通道與熱通道進行隔離。

二、工作原理

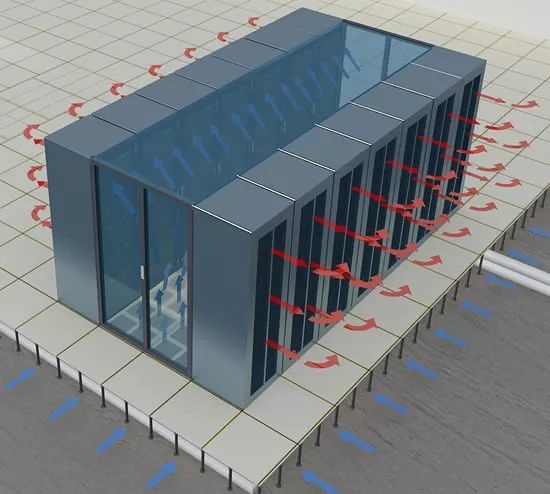

       送風走向：空調吹出冷風→靜電地板→機柜前門（冷通道）→經過機柜→機柜后門（熱通道）→熱風回到空調內

三、適用場合

       根據機房現場情況及機架功率采用冷通道半封閉或全封閉狀態。將空調冷量精確送到機柜內。基于冷熱空氣分離有序流動的原理，冷空氣由高架地板下吹出，進入密閉的冷池通道，機柜前端的設備吸入冷氣，通過給設備降溫后，形成熱空氣由機柜后端排出至熱通道。熱通道的氣體迅速返回到空調回風口。機柜密閉式渦輪后門，把熱氣匯集，通過垂直風管與天花板無縫聯接。熱回風與冷量完全隔離。從而提高內部的冷氣利用率，帶走更多設備產生熱量，降低設備溫度。

四、對比效果
       為數據中心節省空間，提高數據中心空間使用率。通過傳統數據中心與布置冷通道數據中心進行空間對比，“冷通道”方案機柜布局節省機房空間14.8%，提高了機柜的空間使用率。
       改造后通過手動調節地板風口風閥實現每列按需送風，根據各機房情況不同，關停空調約35%左右，經改造前后測試比較空調全年節電量30%以上。
五、六大優勢
（1）模塊化設計與安裝
冷通道產品采用單元模塊設計思想，以相對應的兩臺機柜占用1個單元，每個單元均能獨立安裝與拆卸，并能與相鄰的單元緊密連接，方便拆卸；同時也適應了對通道上面的其他設備進行維護與管理。整套系統的所有安裝，都已經過工廠加工成模塊化的形式到現場，方便安裝。
（2）封密性好
冷通道頂棚的單元模塊之間連接緊密，且翻轉組件與隔離模塊之間使用了緩沖地區，有效防止氣流泄漏。通道頭尾安裝的平移門，與機柜側面之間采用密封性好的封密毛條進行密封處理。門框與側板之間使用密封性好的密封毛條，既保持了美觀性，又可以防止冷通道的冷氣泄漏。
（3）安全性強
冷通道門和頂板材質均為冷軋鋼板和鋼化玻璃組成，不易燃，不助燃，符合消防要求，安全性高。
（4）透光性好
系統采用透光度強的鋼化玻璃組成，以不小于10cm的兩個模塊邊框為原則進行設計，增加了透光性
（5）定制化強
我們可以根據客戶現場的不同要求，來定制出不同的系統模塊，適應不同的冷通道場合。
（6）智能化程度高
冷通道頂板采用翻轉設計，通過智能控制箱與消防進行聯動，收到火災信號時頂板自動打開，消防氣體進入通道滅火，且不與現有的消防系統發生沖突。

 冷通道機柜是響應“機房節能減排，推進綠色新機房”應運而生，主要用于類似數據中心機房散熱量極大的機房使用，起到精確送冷風的效果。由兩排機柜矩陣組成。傳統機房冷氣得不到有效控制，冷氣亂竄，導致“機房如冬、機柜如夏”的感覺。冷通道系統將輸送到機柜內部的冷氣以最節約有效的方式全部輸送給散熱設備， 機柜內的熱量沿制定方向輸送出機柜
